拉繩位移編碼器輸出電纜應加裝防護套
新聞來源：原創文章出自濟南精量電子科技 發布時間：2023-12-25 10:24:42 點擊量：1896

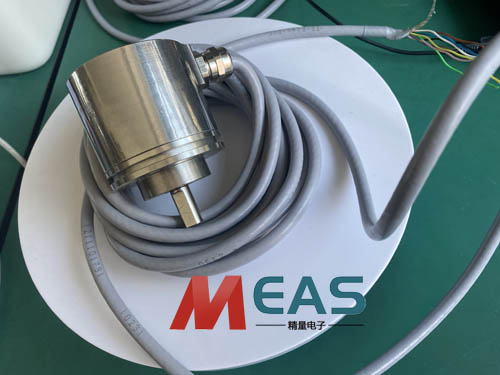

拉繩位移編碼器輸出電纜應加裝防護套
拉繩位移編碼器靈敏度和非線性的矛盾，在結構上設計上精量電子通過不斷的創新，制造出精致高精度的產品。為了增加靈敏度，應盡可能減小滾軸的長度和寬度。因?yàn)閺臐L軸到編碼器結構的有限分析和近似解析分析中發現，減小滾軸區的長度和寬度可以明顯地使應力增大。并且當滾軸的長度約為兩邊長度的2倍時，整機的線性度是zui好的。根據力學原理，在角區存在應力集中效應，使正轉或反轉受力以后，具有應力的極值，引入應力勻散結構以后，使角區變成具有一定曲率的圓角區，使該區的應力極值下降。
拉繩位移編碼器在安裝高精度編碼器時，其平行度可以允許有±0.3mm的誤差，應采用水平儀測量一下，因?yàn)槠叫卸日`差過大會磨損出線口及增加摩擦力導致測量精度降低。信號線和電源線的焊接應牢固，并套有熱縮管以防信號連接在一起，外殼應做接地處理；輸出電纜應加裝防護套，以免在以后的使用中因外力損壞電纜，防止干擾的發生。
