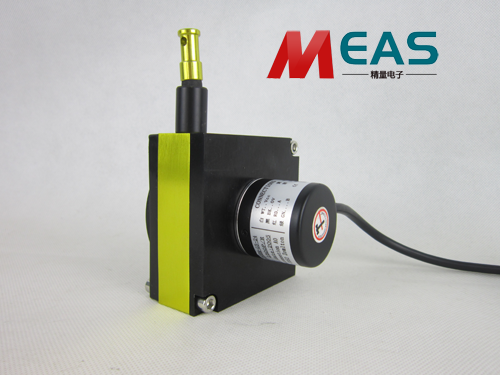

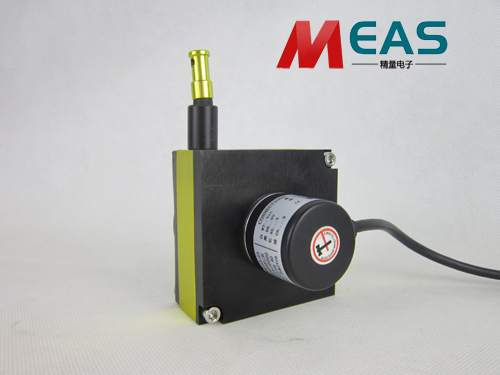

拉繩位移編碼器的電位器是如何實現測量的？
新聞來源：原創文章出自濟南精量電子科技 發布時間：2020-7-31 15:35:44 點擊量：2002
拉繩位移編碼器的柔性使得可以在所有三個方向上進行線性和離軸位移測量。我們的位移編碼器可以作為獨立單元使用，也可以與其它傳感器一起作為系統的一部分使用。
1、在獨立模式下，拉繩位移編碼器需要24V電源，并輸出4-20mA范圍內的模擬電流。輸出信號與位移成線性比例，因此4mA對應于0 mm，20mA代表傳感器的較大位移。
2、原來的拉繩位移編碼器采用電位器式位移傳感器，它通過電位器元件將機械位移轉換成與之成線性或任意函數關系的電阻或電壓輸出。普通直線電位器和圓形電位器都可分別用作直線位移和角位移傳感器。但是，為實現測量位移目的而設計的電位器，要求在位移變化和電阻變化之間有一個確定關系。
3、拉繩位移編碼器由于其電刷移動時電阻以匝電阻為階梯變化，其輸出特性亦呈階梯形。如果這種位移編碼器在伺服系統中用作位移反饋元件的時，則過大的階躍電壓會引起系統振蕩。因此在電位器的制作中應盡量減小每匝的電阻值。同時，電位器式傳感器的另一個主要缺點是易磨損、分辨力差、阻值偏低、高頻特性差，從而導致測量精度的下降。
